Как перевести шуруповерт на литиевые (li-ion) аккумуляторы своими руками


Как перевести шуруповерт со старых никель кадмиевых аккумуляторов на литиевые в домашних условиях.

Привет всем любителям мастерить своими руками! Сегодня практически у каждого есть аккумуляторный шуруповерт, а то и не один. В сегодняшней статье хочу показать как можно своими руками перевести шуруповерт на литиевые аккумуляторы.



Как перевести шуруповерт на литиевые (li-ion) аккумуляторы своими руками
Большинство шуруповертов имеют никель-кадмиевые аккумуляторы, но срок службы таких не очень большой и они очень привередливые к зарядке, т.е. их нельзя заряжать пока они не сядут, так как имеют эффект памяти и от этого их емкость будет уменьшаться. Так же цена на оригинальные аккумы тоже довольно высокая.

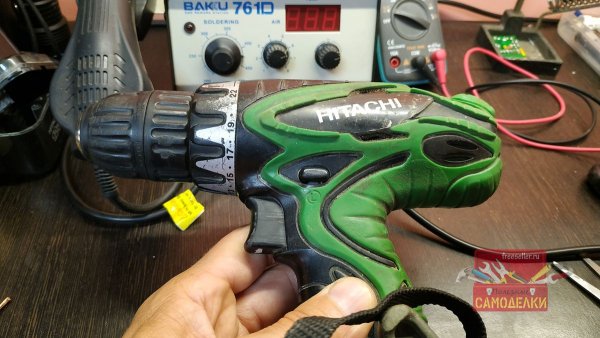

Шуруповерт Hitachi с Ni-Cd аккумулятором


Как уже говорил, данному шуруповерту уже 4 года и все таки его аккумулятор начал сдавать. Хватает заряда на очень маленькое время и даже сам по себе от простоя он садиться. Все же я считаю, что 4 года это большой срок для таких аккумуляторов.

Процесс переделки

Первым делом нужно разобрать аккумулятор и достать из него старые банки. От них так же нужно будет отделить пластинки, которыми они спаяны, так как ими и будем спаивать новые аккумуляторы.

Разбираем  Ni-Cd аккумулятор Hitachi
Так же необходимо вытащить клеммную часть.

Разбираем  Ni-Cd аккумулятор Hitachi
Далее нужно эти клеммы отсоединить и подготовить два толстых силовых провода.

Разбираем  Ni-Cd аккумулятор Hitachi
Теперь самая основная часть.
Необходимо купить специальную плату и три высокотоковых аккумулятора формата 18650. (ссылки на все компоненты будут в описании к видео). По стоимости выходит в пределах 1к рублей. На аккумуляторах лучше не экономить и взять хорошие.

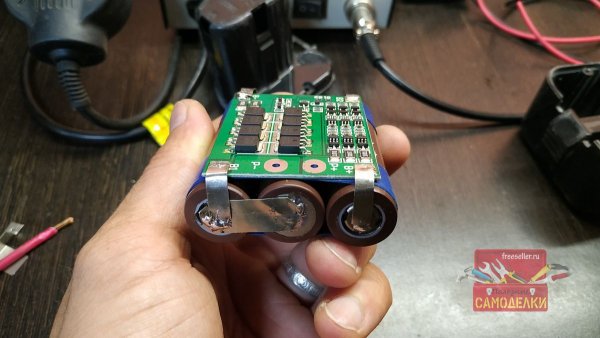

По подключению я думаю из фото ниже все понятно. Просто припаивайте все как на фото и все будет работать отлично. Уже по такому принципу переделал не один шуруповерт и все замечательно работает.

Как перевести шуруповерт на литиевые (li-ion) аккумуляторы своими рукамиКак перевести шуруповерт на литиевые (li-ion) аккумуляторы своими рукамиКак перевести шуруповерт на литиевые (li-ion) аккумуляторы своими рукамиКак перевести шуруповерт на литиевые (li-ion) аккумуляторы своими руками
Так же припаял два силовых провода и гнездо для подзарядки. Гнездо взял от строй платы модема. Зарядка подходит от моего второго 12в шуруповерта, который уже на литиевых аккумуляторах, но если такого нет, то там же где заказываете плату, есть и зарядки. Заряжать после переделки штатной зарядкой нельзя. Предварительно все проверяю перед упаковыванием в корпус.

Как перевести шуруповерт на литиевые (li-ion) аккумуляторы своими руками
Теперь нужно вытащить все внутренности из корпуса аккумулятора.

Как перевести шуруповерт на литиевые (li-ion) аккумуляторы своими руками
Как видно все аккумуляторы и плата просто отлично помещаются в корпусе.

Как перевести шуруповерт на литиевые (li-ion) аккумуляторы своими руками
Гнездо зарядки сделал в верхней части аккумулятора. Его удобно будет заряжать не снимая.

Как перевести шуруповерт на литиевые (li-ion) аккумуляторы своими руками
Клеммную часть и гнездо зарядки зафиксировал на термоклей. Держится все хорошо.

Как перевести шуруповерт на литиевые (li-ion) аккумуляторы своими рукамиКак перевести шуруповерт на литиевые (li-ion) аккумуляторы своими руками
После сборки все работает отлично. Все что требуется от шуруповерта, все прекрасно работает. Более наглядно можно будет увидеть в видео ниже.

Как перевести шуруповерт на литиевые (li-ion) аккумуляторы своими руками
Плата с зарядкой справляется хорошо. Как видно из фото ниже при зарядке горит красный индикатор.

Как перевести шуруповерт на литиевые (li-ion) аккумуляторы своими руками
После того, как аккумуляторы зарядились, индикатор горит зеленым.

Как перевести шуруповерт на литиевые (li-ion) аккумуляторы своими руками
Так что вот таким нехитрым способом шуруповерту дана вторая жизнь! Надеюсь моя статья была полезна!

Как перевести шуруповерт на литиевые (li-ion) аккумуляторы своими руками

Видео по переделке

Так же рекомендую посмотреть видео по переделке шуруповерта на литиевые аккумуляторы:
