Скрытое беспроводное зарядное устройство в поверхности стола

В данной статье, автор YouTube канала "The Wood Whisperer" расскажет Вам, как модернизировать рабочий стол, чтобы заряжать на нём мобильный телефон беспроводным способом. Возможно ли такое? Или это просто трюк!

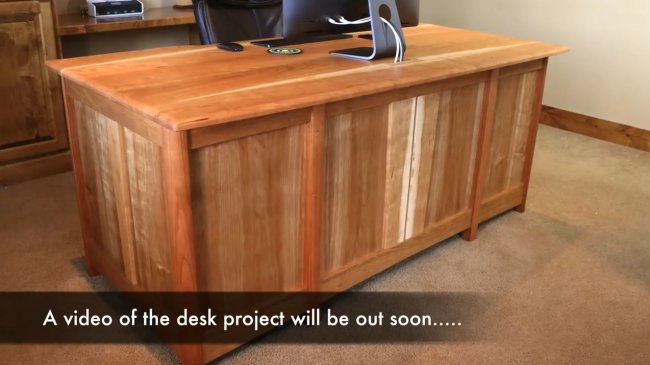

Итак, представьте себе: вы кладёте мобильный аппарат на столешницу и.... он заряжается, и при этом никаких проводов!

Чтобы чудо превратилось в реальность достаточно удачно замаскировать зарядное устройство и шнур от него. Автор данной статьи уже встречался с такими решениями, когда в столешнице, сверху делалось небольшое углубление, в которое помещался модуль зарядного устройства. Прибор находился вровень со столом, но он по-прежнему был довольно заметен.
Материалы.
- Беспроводное зарядное устройство
- Стол.
Инструменты, использованные автором.
- Ручной фрезер
- Линейка, рулетка
- Штангенциркуль, карандаш
- Клеевой пистолет.
Процесс изготовления.
Автор задумал более элегантное решение. Он решает высверлить отверстие под прибор и шнур с нижней стороны столешницы. Так, с верхней части стола ничего не видно, зарядник надёжно закамуфлирован. У этого решения есть ещё одно скрытое преимущество: устройство можно легко изъять оттуда и на его место вставить другое. Всё дело в том, что современные технологии стремительно развиваются, и дизайн зарядников, их размер и форма, тоже будут меняться. Ну не менять же каждый раз стол, в самом деле!



Но в этом проекте есть одна очень существенная трудность. Вопрос заключается в том, какой толщины может быть слой материала над зарядным устройством, чтобы телефон мог заряжаться.

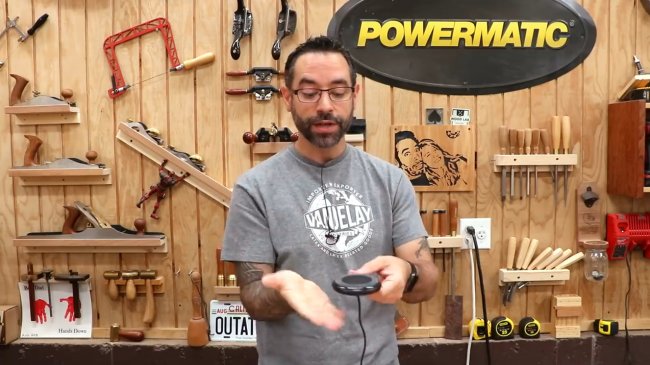

Перед нами довольно качественный зарядник. Он даёт 10 Ватт на выходе. Однако этот ток несколько выше того, который нужен вот этому мобильному телефону. Его норма - 7,5 Ватт. Когда автор кладёт его сюда, без проблем, зарядка идёт успешно. При этом на телефоне имеется защитный чехол и он достаточно плотный.


Вопрос возникает в связи с толщиной дерева на столешнице. Попробуем поэкспериментировать. Эта дощечка из древесины черешни толщиной в 1/4 дюйма. Сверху кладём телефон - сигнала зарядки нет.



Следующий размер на 3/16 дюйма. Снова нет сигнала.



1/8 дюйма - и снова тёмный экран!



И это минимальная толщина древесины, которую автор рекомендует. Иначе прослойка станет слишком хрупкой для столешницы. Итак, радиус действия сигнала у этой модели, как собственно, у многих других моделей, не очень велик и силён для того, чтобы пробить слой дерева. А тут ещё и толстый чехол!
Автор снимает чехол и проводит эксперимент заново, начиная с 1/4 -й дюйма. И, о чудо, он работает! Ну, что же, если Вы пользуетесь "голым" телефоном без чехла, то на этой толщине можно остановиться. Но автор всё же рекомендует нацеливаться на толщину 3/16 дюйма для тех (и их большинство), кто носит не очень толстый чехол.







Первое, что нужно сделать, это выбрать идеальное местоположение для зарядного устройства.
Зная, как стоит клавиатура на столешнице, автор определяет удобное положение для телефона.



Теперь можно высверливать нишу, используя фигурную фрезу и шаблон круга. Чтобы не пройти столешницу насквозь, мастер тщательно осуществляет все промеры, и устанавливает заглубление фрезы.



Фрезерует отверстие для зарядного устройства.



После того, как основная полость готова, он делает дополнительный вырез для разъёма питания и длинную прорезь для шнура питания.






После окончания работ над столешницей, автор использует немного горячего клея, чтобы зафиксировать все элементы на месте. Это съёмный вариант крепления на случай, если понадобится заменить зарядное устройство.




Тестируем и у автора все получилось!
Остаётся напомнить об одном: планируя подобное усовершенствование, оставьте себе возможность замены зарядного устройства на случай его поломки или покупки нового телефона.



Спасибо автору за интересное решение по усовершенствованию стола!
Всем хорошего настроения и удачных самоделок.
