Установка компьютера в машине своими руками вместо штатной кассетной магнитолы

магнитолы" src="//mtdata.ru/u16/photoB89C/20639276920-0/original.jpg#20639276920" alt="Установка компьютера в машине своими руками вместо штатной кассетной магнитолы" width="640" height="480" />



Предыстория

У меня toyota corolla 2003 года, с завода на официальные машинки ставили только кассетные магнитолы. Конечно, кассеты в магнитолу я не ставил ни разу, обходился радио и фм модулятором.
Не сказать, что я особо притязателен к музыке, но конечно хотелось чего-то более. Какие были варианты:
1. Поставить рамку на 1 или 2 дин и поставить обычную магнитолу.


2. Купить за 70$ родную, на eBay но уже с дисками. Но без мп3 :)
3. Купить за 600$ крутую, прямо под мою машину, со всем…

Но не один мне особо не нравился…
1. обычные магнитолы лишали бортового компьютера.
2. Шило на мыло :)
3. Дороговато и не очень нравились…

Вот и пришло решение поставить компьютер в машину. Вот что было ДО и ПОСЛЕ. Интересно?

До:

Установка компьютера в машине своими руками вместо штатной кассетной магнитолы


После:

Установка компьютера в машине своими руками вместо штатной кассетной магнитолыУстановка компьютера в машине своими руками вместо штатной кассетной магнитолы

Основная часть

Сразу, конечно же, я не бросился все делать, а довольно долго собирал все необходимое :)

Оказалось, что 60% у меня уже было или легко доставалось у друзей и родственников.

Немного опишу комплектацию — Конечно все началось с материнки:

Установка компьютера в машине своими руками вместо штатной кассетной магнитолыУстановка компьютера в машине своими руками вместо штатной кассетной магнитолы

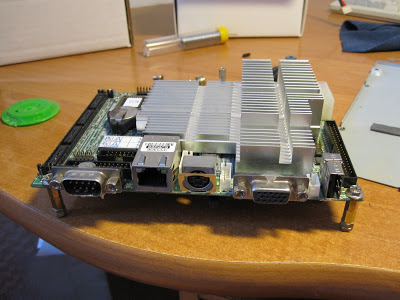

Это PCM-9386. Основное преимущество это пассивное охлаждение, и очень маленький размер. Но процессор всего 600мгц. Память 512 мб.
Цена: все трофейное, уже было до начала проекта.

Как носитель инфы стоит флэшка КФ 4гиг на ней стоит система, и винчестер 40гиг 2,5.
Цена: тоже все было.

Питание
Маленький блок питания от 12v. В машине не стоит, не каких преобразователей на 220в максимальное напряжение 12в.

Установка компьютера в машине своими руками вместо штатной кассетной магнитолы

Цена: около 20 — 30$ (мне достался бесплатно) :)

Звук
Конечно, нельзя подключить автомобильные колонки прямо к компу, пришлось выдумать звуковую схему:
USB звуковая + фильтр по питанию ДАЛЕЕ еще аудио фильтр (изолятор земли:) ДАЛЕЕ Усилитель ДАЛЕЕ колонки.
Не было задачи сделать супер звук, как я уже говорил до этого я ездил с фм модулятором :) и колонки остались родные.

USB Sound 5.1

Установка компьютера в машине своими руками вместо штатной кассетной магнитолы

Цена: 16$ на eBay
Платка реально выдает 5.1, но в машине используется только стерео. Плата бралась на вырост и с надеждой избавится от помех. Кстати помехи это отдельная тема — перед установкой о них даже не задумываешься, но при тестовом включении понимаешь, что это жесть, слышишь все: как включается винчестер и работает камп, обороты двигателя — генератор.

Долго игрался с разными фильтрами, полностью от помех избавил только этот:

Установка компьютера в машине своими руками вместо штатной кассетной магнитолы

Цена:8$ все тамже :)
По поводу этого фильтра, а точнее подобных ему, много обсуждений в интернете, что он искажает звук, но особых искажений я не заметил.

Усилитель:

Установка компьютера в машине своими руками вместо штатной кассетной магнитолы

Китайское чудо на 4 канала, и якобы огромную мощность. Вместо штатной магнитолы хорошо играет, по моему мнению…
Цена: 26$ ebay

Купил рамку под 2 дин.

Установка компьютера в машине своими руками вместо штатной кассетной магнитолы

Цена: 15$

Самая дорогая часть это монитор:

Установка компьютера в машине своими руками вместо штатной кассетной магнитолы

Цена: 320$
Это монитор для ленивых. Он точно под 2 дин, с точскрином, 2 ав входами, автоматическим включением(не надо каждый раз включать ручками), и автоматическим переключением на заднюю камеру.

Также был куплен юсб хаб с внешним питанием.

Установка компьютера в машине своими руками вместо штатной кассетной магнитолы

Цена:19$

И беспроводная клавиатура с трекболом.
Фотки не нашел.
Цена: 40$ вроде…

USB GPS — уже был, спрятал под торпедой, принимает нормально.
USB to OBD2 — купил за 10$ полгода назад, считывает показания датчиков в реальном времени и коды ошибок.

Еще немного фоток:

Процесс установки

Установка компьютера в машине своими руками вместо штатной кассетной магнитолы

Работающая система

Установка компьютера в машине своими руками вместо штатной кассетной магнитолы

Ставим Винду на комп (кот в комплект поставки не входит =)

Установка компьютера в машине своими руками вместо штатной кассетной магнитолы

Вид на материнку сверху (видим карту памяти CF)

Установка компьютера в машине своими руками вместо штатной кассетной магнитолы

Cтавим драйвера на что-то… =)

Установка компьютера в машине своими руками вместо штатной кассетной магнитолы

Заключение

Вот вроде и все. Еще всякие кнопочки, провода, предохранители, и прочая мелочевка…

Корпус для материнки сделал из корпуса от 16 портового свича (железная коробка). Корпус находится прямо за монитором.
Усилитель расположился в бардачке между сидениями. Для этого его пришлось немного уменьшить…
Поставил оболочку для удобного управления с тачскрина.


Какие основные функции реализованы:


— Мультимедиа — музыка, клипы, фильмы…
— GPS — стоит iGo 8
— OBD — слежение за параметрами автомобиля.
— Интернет — можно следить, где находится машина по гугл картам, как из машины, так и из дома.

Какие будут реализованы:


— Камера заднего вида (все готово чтоб поставить, но камеру я сломал)
— Видео регистрация
— Наблюдение за давлением в шинах — пока устройства под камп дороговаты ~ 250$, немного подождем.
— Радио, да радио пока нет :) купил фм радио, но оно плохо принимает.
