Граммафон под управлением Raspberry


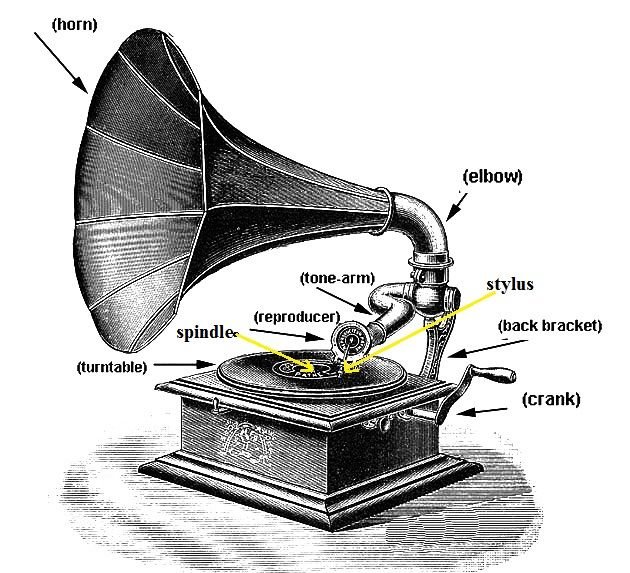

Свое устройство мастер-самодельщик назвал RaspiPhono от (Raspberry и gramophone). Внешне это устройство похоже на граммофон, вся электроника управляется Raspberry. Распифон был изготовлен для кукольного набора 20-х годов прошлого века.

Инструменты и материалы:
-Деревянный ящик;
-Брусок;
-Морилка "Дуб";
-Столярный клей;
-Неодимовые магниты;
-Крепеж;
-Клеевой пистолет;
-Линейка;
-Нож;
-Наждачная бумага;
-Зажимы;
-Фольга;
-Материал для лепки;
-Пустая пластиковая упаковка из-под джема;
-Малярный скотч;
-Суперклей;
-Проволока
-Чупа-чупс;
-Микропереключатель;
-Кнопка;
-Картон;
-Зеленая ткань;
-Гайка;
-Акриловая краска;
-Raspberry Pi Zero;
-Аккумулятор 3,7 В;
- Адаптер USB к DIP;
-Контроллер заряда;
-Разъем;
-Термоусадочная трубка;
-Динамик;
-Усилитель;
-Двигатель постоянного тока 3 В;
-Перемычки;
-Резистор 1кОм;
-Транзистор TIP120;
-Диод 1N4001;

Шаг первый: корпус
Сначала мастер изготавливает корпус распифона.

Стенки корпуса выполнены из планок фруктового ящика и укреплены изнутри брусками и термоклеем. Верхняя крышка крепится с помощью вкрученных в угловые бруски шурупов и приклеенных к крышке неодимовых магнитов.


Граммафон под управлением Raspberry





Шаг второй: труба




Теперь мастер приступает к изготовлению трубы. Сначала из бумаги делает шаблон. По шаблону из фольги вырезает лепестки раструба. Собирает раструб фиксируя малярным скотчем, а затем клеем.





Из крышки от упаковки мастер изготавливает поддержку для трубы. Отрезает её от упаковки. Накручивает на нее проволоку. Два конца проволоки закрепляются на корпусе граммафона. Соединяет пробку и трубу с помощью набора для лепки. Из этой же глины вылепляет головку. Роль иглы будет играть гвоздь.















Шаг третий: ручка

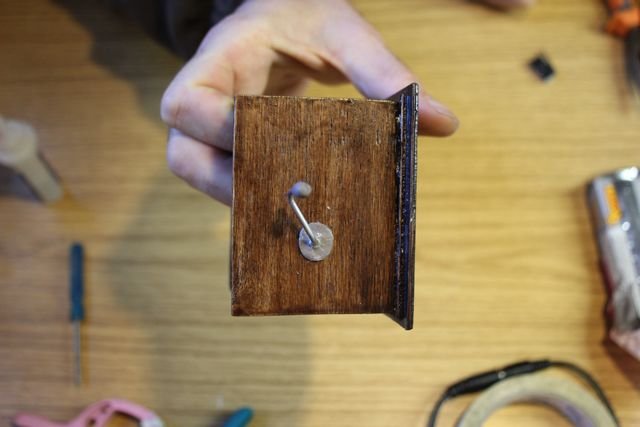

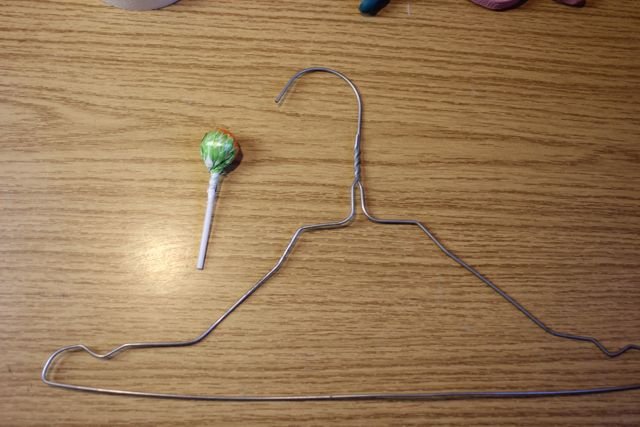

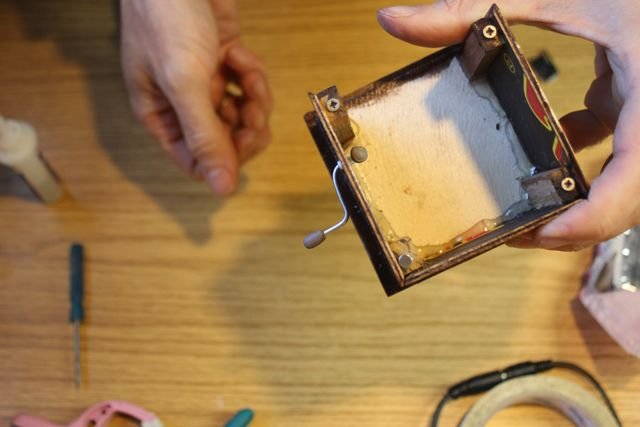

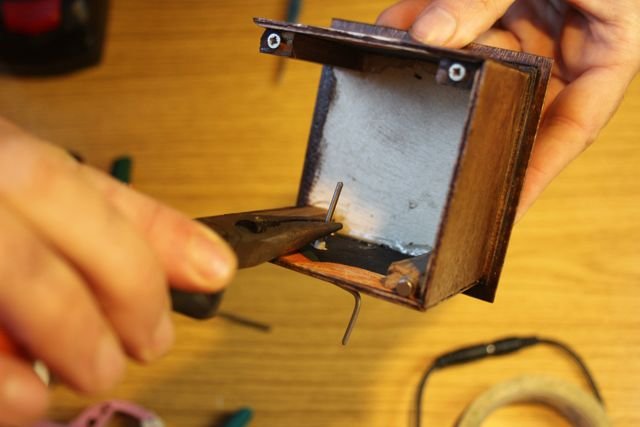

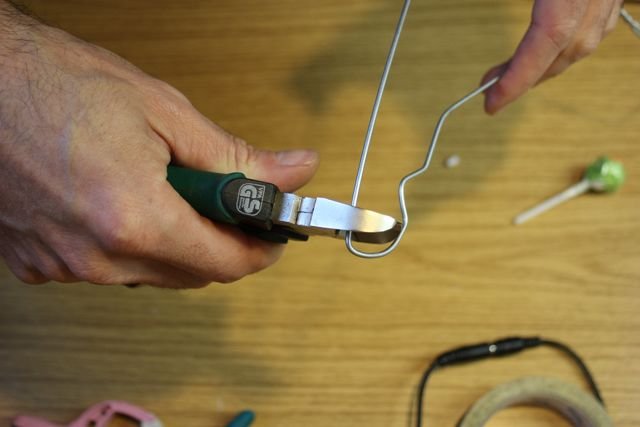

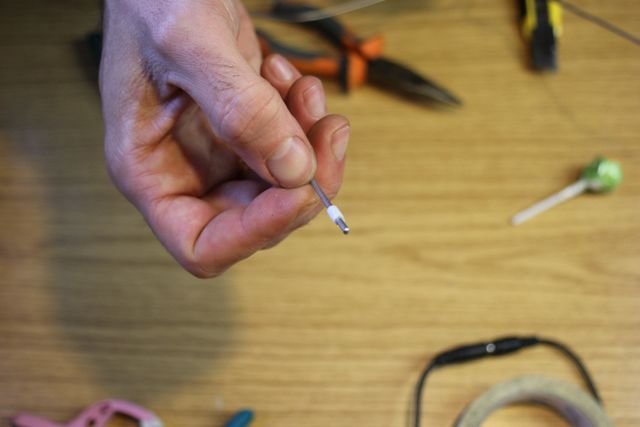

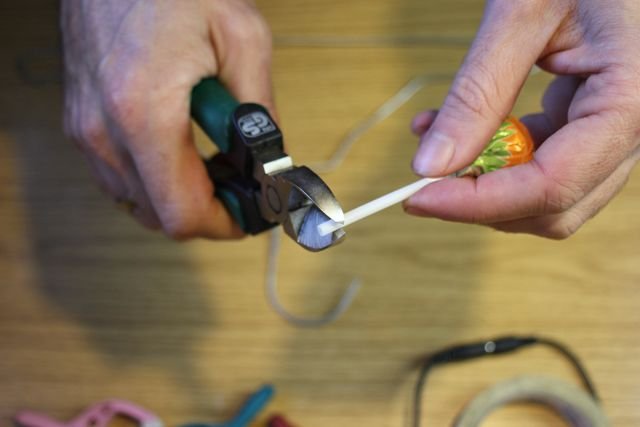

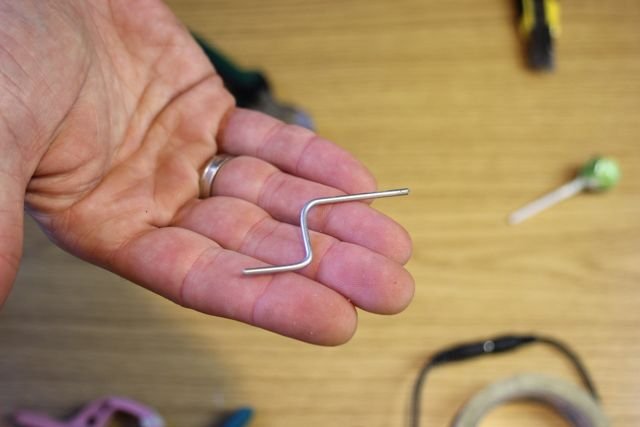

Ручка изготовлена из проволоки. Проволоку нужно согнуть, как на фото. Отрезать кусочек от трубочки чупа-чупса. В корпусе просверлить отверстие. В отверстие вставить трубку, а в трубку ручку.








Из глины вылепляет шарик и закрепляет его на концах ручки и возле отверстия в корпусе.




Шаг четвертый: переключатели
Теперь нужно установить два переключателя. Один переключатель устанавливается внутри корпуса в месте ручки. Когда ручка крутится, её край нажимает на пластину и соответственно кнопку микропереключателя и, таким образом, со второй прокрутки (с задержкой), запускается двигатель. Вторая кнопка устанавливается в стенку корпуса и отвечает за выбор трека. Инструкцию, как подключить кнопки можно посмотреть по этой ссылке, в папке Readme.









Шаг пятый: привод

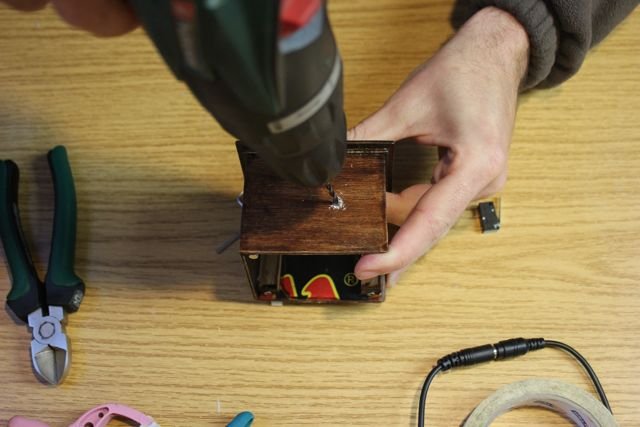

По центру верхней крышки мастер сверлит отверстие для вала двигателя. Закрепляет двигатель на крышке. Дальше из ткани и картона вырезает диски. Склеивает их. На картон наклеивает гайку. Внутренний диаметр гайки соответствует диаметру втулки на валу двигателя. Устанавливает диск на вал двигателя. Пластинку мастер напечатал на плотной бумаге и покрыл сверху клеем.














Шаг шестой: покраска
Окрашивает некоторые детали распифона, закрепляет табличку.







Шаг седьмой: Raspberry
Как говорилось выше, мозгом устройство является Raspberry Pi Zero. Мастер выбрал Raspberry Pi Zero из-за его малого размера и возможности соединения по Wi-Fi.

Код можно, инструкцию по установке, а также музыку можно скачать здесь.

Шаг восьмой: электроника



Как видно из схемы, питание состоит из батареи 3,7 В и контролера, который служит для заряда аккумулятора и повышение напряжение от аккумулятора с 3,7 В до необходимых пяти. При зарядке аккумулятора горит красный светодиод, при достижении 100% заряда загорается зеленый светодиод.



Звук передается на плату усилителя и воспроизводится через динамик 0,5Вт 8Ом. Сам динамик мастер закрепил внутри раструба трубы, а провода протянул внутрь корпуса.





Подключается все следующим образом:
Amp Vin к Raspbery Pi 5V
Amp GND к Raspbery Pi GND
Усилитель DIN к Raspbery Pi # 21
Amp BCLK к Raspbery Pi # 18
Amp LRCLK к Raspbery Pi # 19
С настройкой можно ознакомится по этой ссылке.
Для вращения диска с пластинкой мастер использовал старый двигатель от принтера. Подключается двигатель согласно схеме.







Осталось установить все в корпус и распифон готов.






Источник
